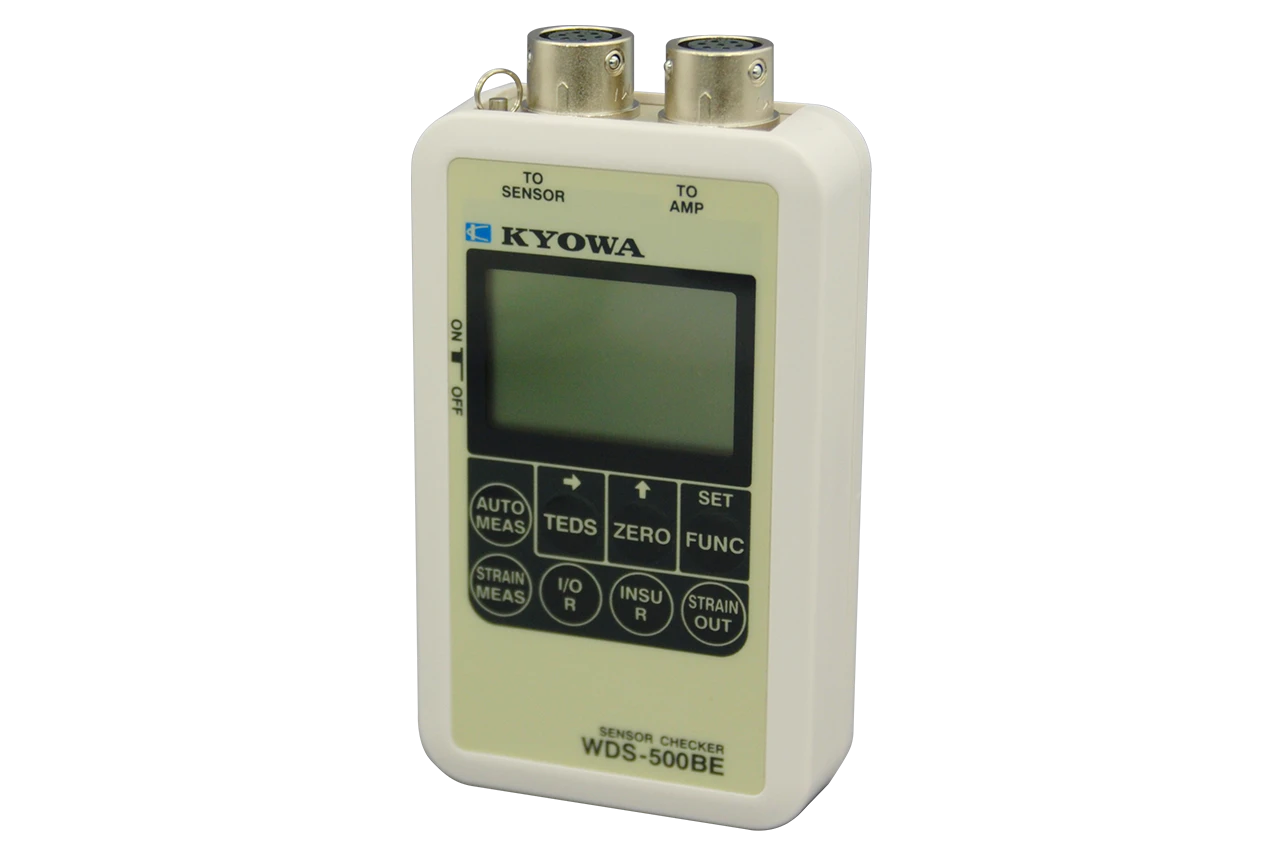

KYOWA共和傳感器校驗器WDS-500BE-0
●只需1臺便可簡單地校驗傳感器與測量器 ●只需單鍵就能完成應變測量、輸入輸出電阻測量、絕緣電阻測量 ●在自動測量模式下，只需單鍵就能完成應變測量、輸入輸出電阻測量、絕緣電阻測量 ●可通過應變輸出校驗測量器 ●可顯示TEDS對應傳感器的TEDS數據 ●小型輕量，口袋大小的尺寸 ●使用2節5號堿性干電池
特點
用1臺WDS-500BE就能簡單檢查傳感器和測量儀器的口袋尺寸的校驗器。在自動測量模式下, 只需單鍵就能完成應變測量, 輸入輸出電阻測量, 絕緣電阻測量。
WDS-500BE-0 圓形接頭（PRC03插口）
規格
|
測量對象 |
應變片式傳感器、應變測量器 |
|---|---|
|
采樣速度 |
約2次/秒 |
|
自動電源關閉 |
可設定為?1～99分?或?無? |
|
使用溫濕度范圍 |
-5～40℃，20%～85%（無結露現象） |
|
電源 |
5號堿性干電池2節 |
|
動作時間 |
連續約8小時（常溫，350Ω傳感器，使用錳電池） |
|
重量 |
約220g(干電池內置時) |
|
外形尺寸 |
69(W)×115(H)×28(D)mm（不含凸起部分） |
應變測量
|
適用電橋電阻 |
60～1000Ω |
|---|---|
|
測量范圍 |
±5mV/V(±10000×10-6應變量) |
|
電橋電源 |
約DC2V（可選擇間歇施加或連續施加） |
|
精度 |
〔mV/V〕顯示：±（顯示值的0.2%＋3）或以內 |
|
測量模式 |
應變量:輸入值可表示為?mV/V?或?με?可零補正 |
輸入輸出電阻測量
|
測量范圍 |
0～2000Ω |
|---|---|
|
精度 |
±（顯示值的0.2%＋5數字） |
絕緣電阻測量
|
測量范圍 |
0～300MΩ |
|---|---|
|
施加電壓 |
約DC20V |
|
精度 |
±（顯示值的15%＋10數字） |
應變輸出
|
應變輸出 |
〔mV/V〕顯示：0.000～±5.000mV/V |
|---|
輸出精度
|
直流型放大器 |
〔mV/V〕顯示：±（設定值的0.5%＋0.020）或以內 |
|---|---|
|
載波型放大器 |
〔mV/ V〕顯示：±（設定值的5%＋0.020）或以內 |
|
輸入輸出電阻 |
約350Ω |
自動測量功能
|
檢查內容 |
可同時測量應變,輸入輸出電阻,絕緣電阻 |
|---|
TEDS數據顯示功能
|
顯示內容 |
傳感器型號,本公司生產編號,額定容量值,額定容量值的單位,額定輸出值,輸入電阻值,TEDS格式的生產編號 |
|---|
|
標配件 |
2節5號錳干電池、操作說明書 |
|---|---|
|
選購件 |
輸入電纜 U-16（P12-7 - 4芯鱷魚夾） |
外形尺寸圖
